Selbstbau einer abnehmbaren Satteltaschenhalterung für Satteltaschen Marke IronHorse von Louis Material pro Seite Ein 2mm starkes Edelstahlblech bildet den Grundstein für die Halterung Abmessungen 350 (Gekantet 200/150) x 250 mm 3 Winkel 25 x 25 mm 1 Z-Winkel 20 x20 x 100 mm 2 Schrauben M10 x 40 aus Edelstahl 2 Mutter M10 Edelstahl - halbe Normhöhe 2 Schrauben M10 x 25 Edelstahl 2 Hutmuttern M10 4 Unterlegscheiben Durchmesser 50 mm mit 12 mm Bohrung 6 Zugnieten für 7mm Materialstärke (alternativ kann man hier auch Schrauben und Mutter M6 verwenden) 2 Spannwinkel 2 Flügelmuttern M10 (Als Diebstahlschutz kann man stattdessen selbstsichernde Muttern M10 verwenden). Kantenschutzband 20 x 2 selbstklebend ca. 50 cm Vorarbeiten:: Edelstahlblech ist einseitig mit Folie beklebt, achten darauf das die Folie beim Kanten auf der Außenseite ist, das ist wichtig, da wir dann die Position des Abstandshalter mit Kuli anzeichnen können., den Abstandshalter dazu zweckmäßigerweise abbauen :) Nun die Löcher in die Winkel und Z-Winkel bohren 7mm Durchmesser, Winkel an die gewünschte Stelle halten und die Löcher im Blech anzeichnen und ebenfalls 7 mm Bohren. Falls Nieten verwendet werden, am besten erst mal mit Schrauben befestigen, da man das ggf. noch korrigieren kann . Jetzt können wir den Halter erstmals an die wieder montierten Abstandshalter anhalten und sehen ob alle Winkel aufliegen und ob das Ganze gerade ist. Passt alles , dann können wir die Löcher für die Satteltaschen Bohren und zwar so, das auf der gegenüber liegenden Seite der Winkel sind. Das ist wichtig damit wir die Halterung später dort festklemmen können. Der richtig eklige Teil kommt jetzt, die Löcher in die Satteltaschen bohren. Bei mir waren die Dinger dermaßen schief und krumpelig. das es ein Wunder war. das die Löcher halbwegs dort saßen wo sie hinsollten. Kleiner Tipp Neue Satteltaschen sind besser zu bohren. Nun kann die Folie entfernt werden, da zur "Tarnung" der Halterung eine dunkle Farbe aufgetragen werden sollte. Habt Ihr alles gemacht sollte das Ergebnis nun so aussehen.

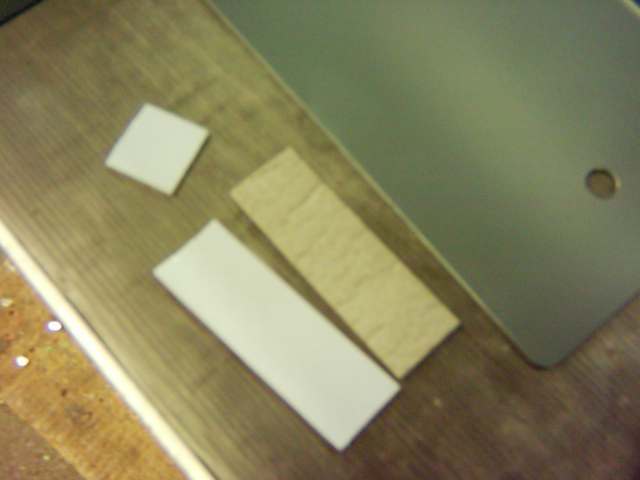

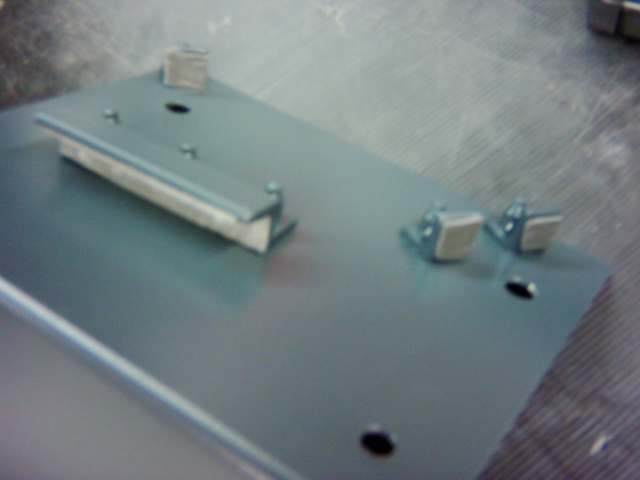

Jetzt kommt der Kantenschutz zum Einsatz, denn es soll ja der Abstandshalter nicht beschädigt werden, das gibt hässliche Roststellen, vor allen, wenn die Taschen mal nicht dran sind.
Nachdem alles zugeschnitten ist und aufgeklebt wurde. Vorsicht- nach "Murphy" klebt der Kantenschutz wie Hölle, besonders dort wo er nicht kleben soll :)

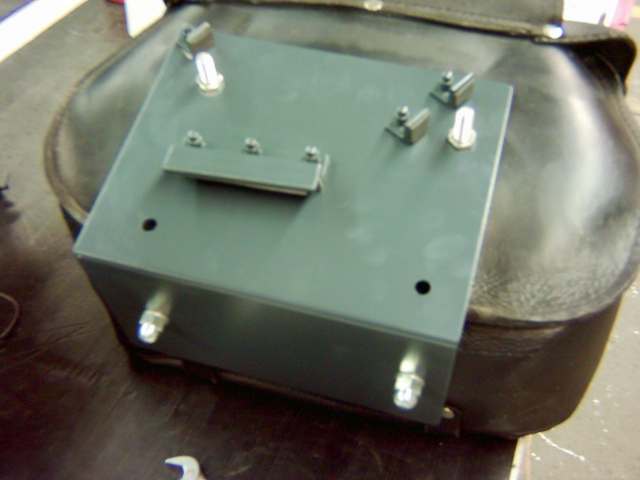

Dort soll das alles montiert werden

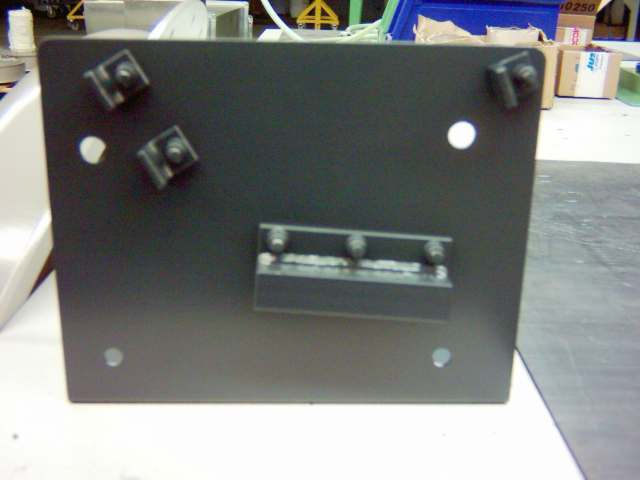

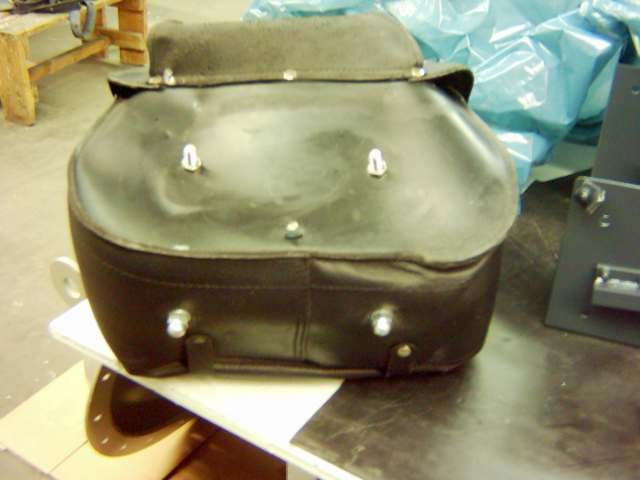

Auf die Seite kommen die langen Schrauben, da an diese gleichzeitig die Spanneisen kommen. Ich habe Muttern mit halber Normhöhe verwendet, damit sie nicht an den Abstandshaltern scheuern. Unten sitzen die Kurzen Schrauben

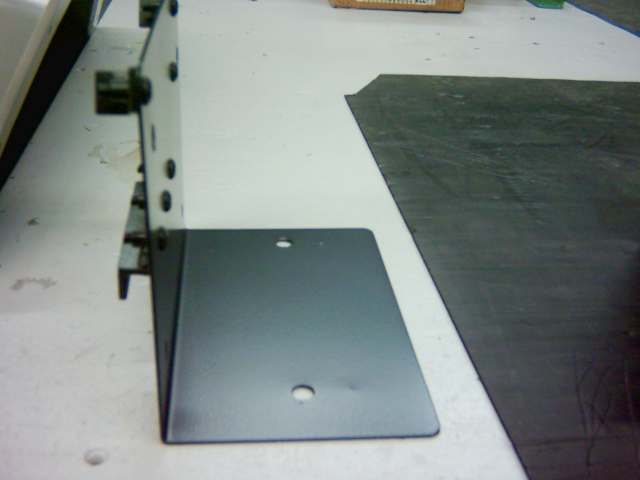

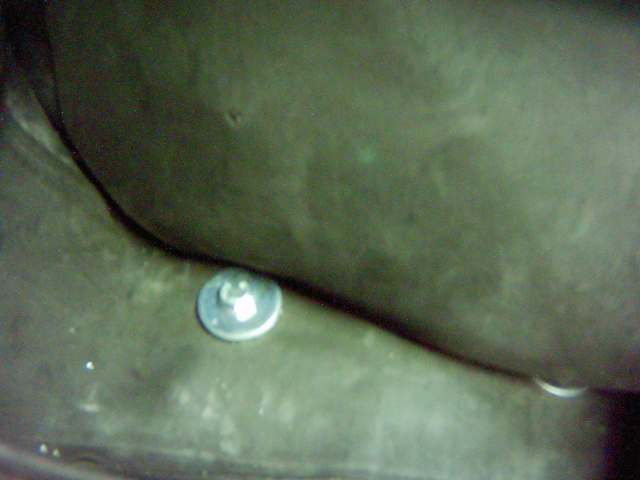

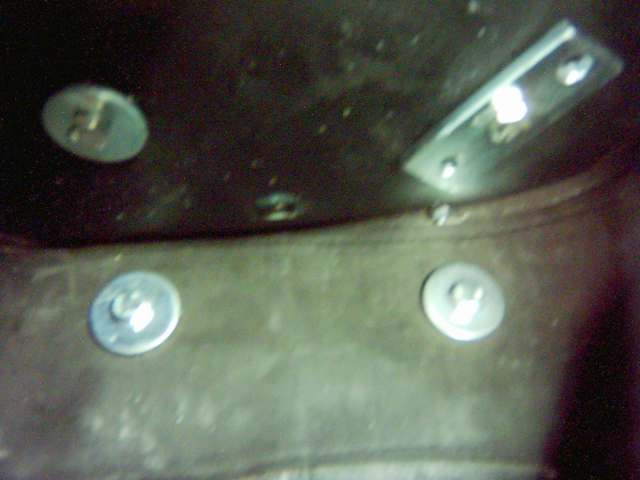

Die großen Unterlegscheiben kommen nach innen um der Satteltasche mehr Stabilität und Dichtigkeit geben. Rechts Oben hatte ich mich "verbohrt" deshalb das längliche Eisen :)
Die seitlichen Schrauben verschwinden hinter der Gummiabdeckung.
Aus optischen Gründen habe ich die unteren Schrauben mit Hutmuttern versehen.
Jetzt noch die Spanneisen mit Kantenschutz versehen

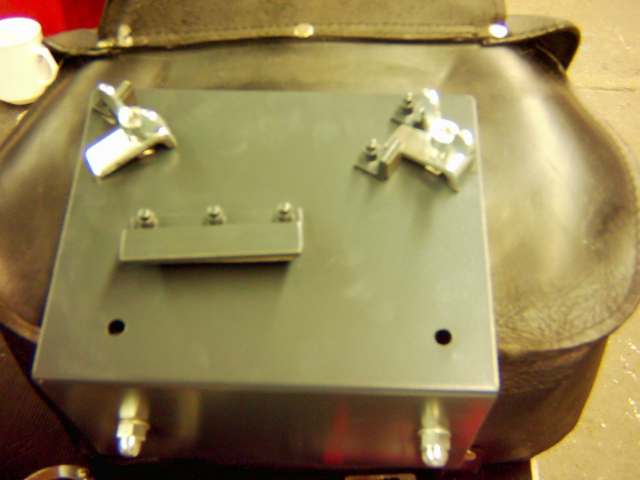

Flügelmuttern drauf - FERTIG
Jetzt kann alles montiert werden -Links

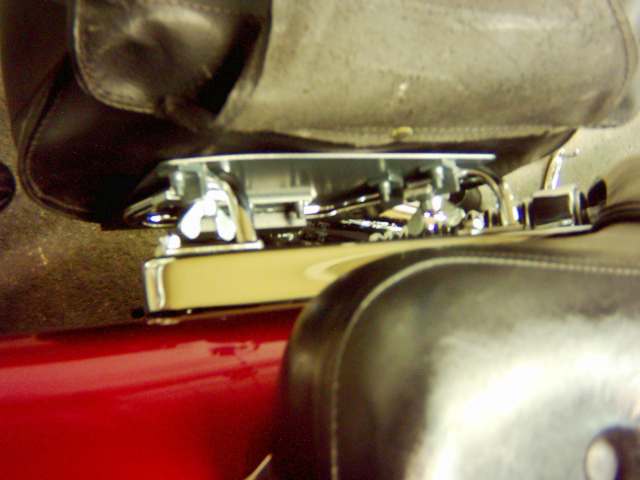

Rechts

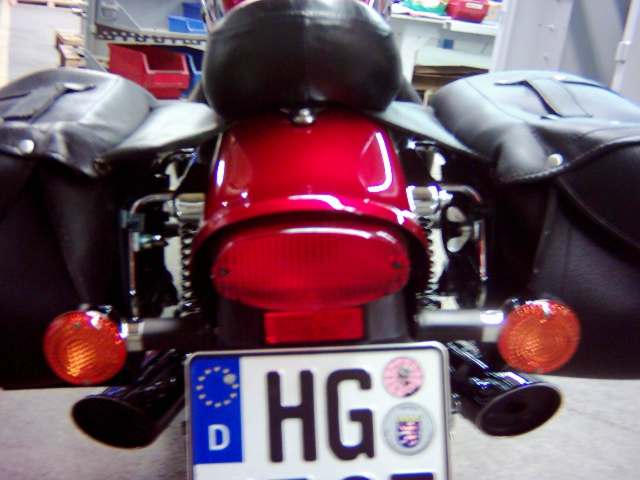

Endlich-die Satteltaschen hängen nicht mehr obwohl jede Satteltasche auf diesem Foto mit 15 Kg belastet ist !!

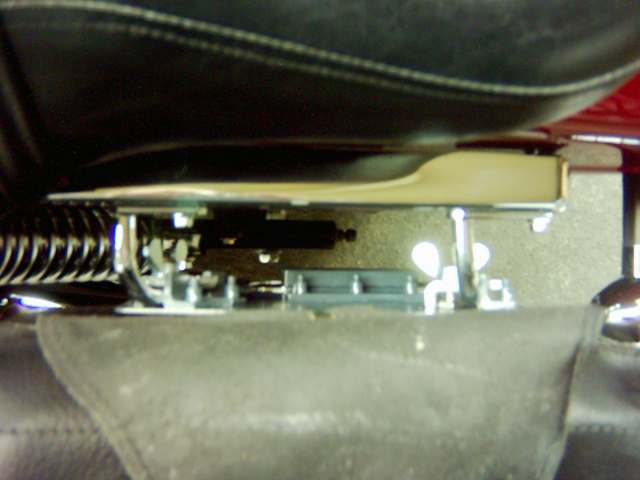

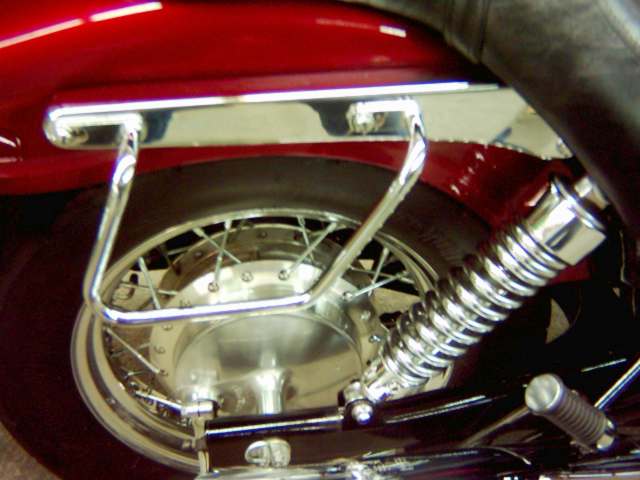

Und sitzen auch nicht mehr am Auspuff auf.
Auch die Belastung an den "Lappen" ist nun weg
Nun sind fast alle Winterarbeiten erledigt und das Frühjahr kann kommen :) HAL9000
|
